Расходомеры топлива DFM,

Версия для печати

Артикул:

наличие уточняйте у менеджеров

0 ₽

Нашли дешевле?

Добавить к сравнению

Описание

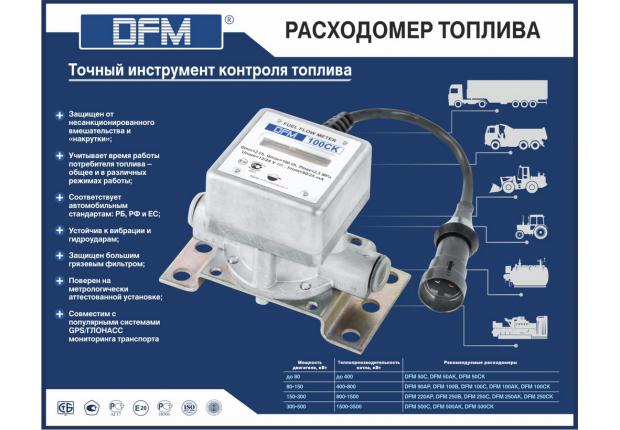

Расходомеры топлива DFM

Измерение расхода топлива и времени работы:

автомобилей;
тракторов различных видов;
погрузчиков и грейдеров;
тепловозов;
речных судов;
горелок;
котлов;
дизель-генераторов;

... других машин с дизельным двигателем.

⇒ учет фактического расхода топлива;

⇒ учет времени работы техники;

⇒ нормирование расхода топлива;

⇒ выявление и предотвращение хищений топлива;

⇒ мониторинг в реальном времени и оптимизация расхода топлива;

⇒ испытание двигателей в части потребления топлива.

Преимущества расходомеров DFM

поверка на метрологически аттестованной установке;
защита от несанкционированного вмешательства и фальсификации показаний;
соответствие отечественным и европейским автомобильным стандартам;
большой грязевой фильтр предохраняет расходомер от загрязнения;
уникальная конструкция обеспечивает минимальное сопротивление потоку измеряемой жидкости;
богатый опыт эксплуатации;
качественная техподдержка.

Выбор модели расходомера DFM

По принципу установки и измерения
однокамерный модели: B, C, AP, AK, CK	дифференциальный модели: D

Измеряет только топливо, потребляемое двигателем. Для установки требуется модификация схемы топливной системы.	Измеряет потоки топлива в подающей и обратной магистралях. При установке не требует изменения схемы топливной системы. Подробнее о дифференциальных расходомерах топлива.

По методу предоставления информации
с дисплеем модели: B, C	с интерфейсным выходом модели: AP, AK	с дисплеем и интерфейсным выходом модели: CK

Счетчики и параметры представлены на дисплее. Ответственное лицо регулярно снимает показания. Часто расходомеры с экраном называют счетчик топлива.	Информация о расходе передается по импульсному интерфейсу на вход телематического терминала, и далее - в базу данных. Расходомеры без экрана называют датчик расхода топлива.	Может использоваться как в режиме ручного съема данных, так и в автоматизированной системе контроля топлива.

Выбор модели расходомера DFM для двигателя / котла

Мощность двигателя, кВт	Теплопроизводительность котла, кВт	Рекомендуемые расходомеры
до 80	до 400	DFM 50B, DFM 50C, DFM 50AK, DFM 50CK
80-150	400-800	DFM 90AP, DFM 100B, DFM 100C, DFM 100AK, DFM 100CK
150-300	800-1500	DFM 220AP, DFM 250B, DFM 250C, DFM 250AK, DFM 250CK
300-600	1500-3500	DFM 500C, DFM 500AK, DFM 500CK

О выборе дифференциального расходомера для двигателя смотрите на странице о дифференциальных расходомерах.

Установка расходомера в топливную систему

Расходомеры топлива DFM устанавливают в топливную систему транспортных средств в соответствии с разработанными схемами установки. Для установки необходима топливная трубка и монтажные элементы, предлагаемые в виде монтажных комплектов, которые необходимо приобретать дополнительно.

Получить инструкции по установке, а также пройти обучение можно в отделе установки и обучения производителя расходомеров DFM.

Схема установки DFM на разрежение	Схема установки DFM на давление	Дифференциальная схема установки DFM

Расходомеры топлива DFM - измерение расхода топлива и времени работы автотранспортной техники.

Расходомеры топлива DFM предназначены для измерения расхода топлива и времени работы различных потребителей топлива:

грузовых автомобилей;
тягачей;
тракторов различных видов;
погрузчиков;
грейдеров;
технологического транспорта;
тепловозов;
речных судов;
горелок;
котлов;
дизель-генераторов;
других мобильных и стационарных установок с дизельным двигателем.

Расходомеры топлива DFM устанавливают на такие виды техники

Расходомеры топлива DFM могут применяться для учета топлива как автономно, так и в составе систем мониторинга транспорта и контроля расхода топлива.

Внедрение DFM помогает автопаркам решать следующие задачи:

учет фактического расхода топлива;
учет фактического времени работы техники;
нормирование расхода топлива;
выявление и предотвращение хищений топлива;
мониторинг в реальном времени и оптимизация расхода топлива;
испытание двигателей в части потребления топлива.

Исходя из многолетнего опыта применения приборов учета топлива на многочисленных автопредприятиях в различных отраслях, экономический эффект внедрения варьируется от 10 до 40 % в зависимости от запущенности исходной ситуации и настойчивости менеджмента компании.

Видеоролик установки DFM

В видеоролике показан монтаж расходомеров топлива DFM по схеме "на давление" (после помпы).

Рекомендуемые терминалы мониторинга транспорта

Рекомендации по подключению и настройке расходомеров топлива DFM и различных терминалов мониторинга транспорта можно найти на этой странице.

Уточнить информацию о совместимости датчиков DFM и терминалов, не включенных в таблицу, а также об испытаниях, проводимых в настоящее время, можно на marketing@technoton.by.

Обозначения для заказа

Линейка приборов DFM включает следующие модели:

Расходомер с дисплеем (счетчик-расходомер топлива);
Расходомер без дисплея (датчик расхода топлива);
Дифференциальный расходомер топлива.

ВЫБОР МОДЕЛИ DFM

ВЫБОР DFM ДЛЯ ДВИГАТЕЛЯ/КОТЛА

Мощность двигателя, кВт	Теплопроиз- водительность котла, кВт	Рекомендуемые расходомеры	Рекомендуемые монтажные комплекты
до 80	до 400	DFM 50	№ 20, 90, 100
80-150	400-800	DFM 90, DFM 100	№ 20, 40, 90, 100
150-300	800-1500	DFM 220, DFM 250	№ 40
300-600	1500-3500	DFM 500	№ 45

Отличительные особенности

защита от несанкционированного вмешательства и «накрутки»;
минимальное сопротивление потоку жидкости;
большой грязевой фильтр;
соответствие автомобильным стандартам в части электромагнитной совместимости, механических и климатических воздействий: СТБ ISO 7637-2, СТБ ISO 7637-3, ГОСТ 30378, ГОСТ 3940, ГОСТ 28751, ГОСТ 29157, ГОСТ Р 50607;
прочная и точная измерительная камера;
полный комплект монтажных аксессуаров;
100% поверка на метрологически аттестованной проливной установке.

Принцип действия

Расходомер топлива DFM имеет объемную измерительную камеру кольцевого типа. Датчик формирует импульс при протекании объема топлива, равного объему измерительной камеры. Количество импульсов, формируемое датчиком при протекании через него 1 литра топлива маркируется на жгуте датчика и обозначается в паспорте изделия.

Подробная информация о принципе действия различных моделей DFM находится на соответствующих страницах.

Измеряемые жидкости

Датчики расхода топлива DFM можно использовать для измерения расхода следующих жидкостей:

дизельное топливо;
печное топливо;
минеральное масло;
другие виды жидкого топлива с кинематической вязкостью от 1,5 до 6 мм2/с.*

* Применение для более вязких жидкостей также возможно, но максимальный расход может стать меньше нормируемого, а падение давления на датчике – больше. Все датчики расхода поверяются на дизельном топливе. Обязательно указывать вид топлива и вязкость при заказе.

DFM изготовлены из материалов, устойчивых к воздействию бензина. При работе с бензином необходимо применять средства обеспечения безопасности в соответствии с национальным законодательством.

Технические характеристики

Присоединительная резьба			M14x1.5
Номинальное давление, МПа			0,2
Mаксимальное давление, MПа			2,5
Диапазон напряжения, В			10-50
Защита от перегрузок, В			≤100
Ток потребления, мА			≤25 (24 В) ≤50 (12 В)
Температура окружающей среды, °C			без дисплея: от -40 до +80; с дисплеем: от -20 до +60

Монтаж

Расходомеры топлива DFM устанавливаются в топливную систему транспортных средств в соответствии с разработанными схемами установки.

Топливная трубка и монтажный комплект могут быть дополнительно включены в комплект поставки.

Получить подробную информацию об установке DFM и пройти обучение можно в отделе установки и обучения CП Tехнотон.

Схемы установки расходомера DFM на разрежение и на давление

DFM - установка по схеме на разрежение

DFM - установка по схеме на давление

Диапазон измерения и точность расходомеров DFM

Модель	ДУ	Стартовый расход, л/ч	Минимальный расход, л/ч	Максимальный расход, л/ч	Погрешность, ±%	Ресурс измерительной камеры, л
DFM 50 AK, B, C, CK	6	0,5	1	50	1	70000
DFM 90 AP	6	0,5	3	90	2	70000
DFM 100 AK, B, C, CK	6	0,5	2	100	1	70000
DFM 220 AP	8	2	8	220	2	175000
DFM 250 AK, B, C, CK	8	2	5	250	1	175000
DFM 500 AK, C, CK	10	5	10	500	1	350000

Гарантия

Гарантийный срок на расходомеры топлива Логотип DFM

– 3 года с даты выпуска, при условии, что не выработан ресурс по объему топлива, прошедшего через камеру.

Примечание

Более подробную информацию о товаре Расходомеры топлива DFM уточняйте у менеджеров.

Тел: 8-499-500-14-41 / 8-925-517-43-73
