Описание

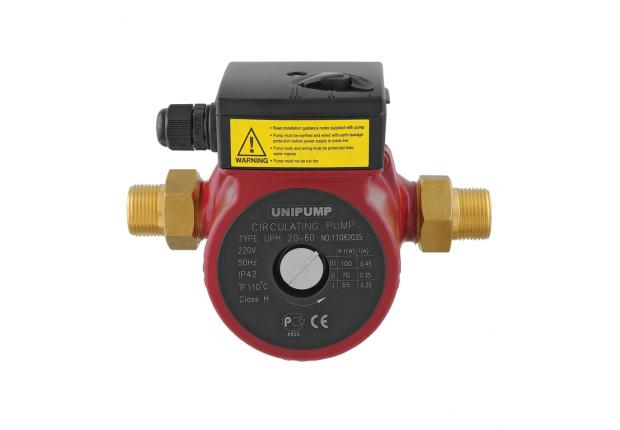

Циркуляционный насос серии UPН с «мокрым» ротором для систем отопления и горячего водоснабжения.
Область применения:
Для перекачивания рабочих жидкостей в системах отопления и горячего водоснабжения при стабильном или слабо меняющемся расходе.
Насос этой серии имеет три ступени мощности, регулировка напора осуществляется трехпозиционным переключателем.
Рабочие жидкости — чистая вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых или длинноволокнистых включений, а также примесей, содержащих минеральные масла.
- Максимальная температура теплоносителя — +100°С.
- Максимальное давление в системе — 10 бар.
- Максимальная допустимая температура окружающей среды — +40°С.
- Питание — от электросети 230 В, 50 Гц.
- Корпус насоса выполнен из латуни.
Техническая информация
|
Тип насоса
|
Присоед. размер, внешняя резьба
|
Проходное сечение
|
Сила тока / мощность
|
||
|---|---|---|---|---|---|
|
1-я ступень
|
2-я ступень
|
3-я ступень
|
|||
|
UPН 20-60
|
1"
|
¾"
|
0,25А/55 Вт
|
0,35А/70 Вт
|
0,45А/100 Вт
|
Напорно-расходные характеристики
|
Модель
|
Производительность
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Q, м3/час
|
0
|
1,0
|
1,5
|
2,0
|
2,5
|
3,0
|
3,5
|
4,0
|
|
|
1-я ступень
|
Напор,
Н(м) |
3,3
|
1,4
|
0,8
|
0,4
|
-
|
-
|
-
|
-
|
|
2-я ступень
|
5,0
|
3,3
|
2,5
|
1,8
|
1,2
|
0,7
|
0,2
|
-
|
|
|
3-я ступень
|
6,0
|
5,0
|
4,4
|
3,7
|
3,0
|
2,5
|
1,8
|
1,0
|
|
* — приведенные данные по максимальному напору и производительности справедливы при нулевой глубине всасывания и напряжении электрической сети 220В±10%.
