Описание

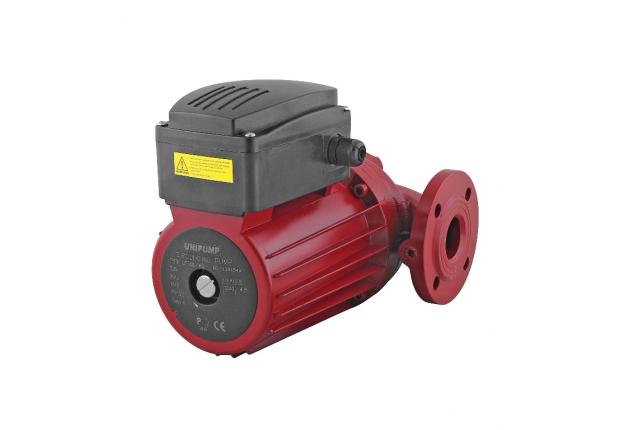

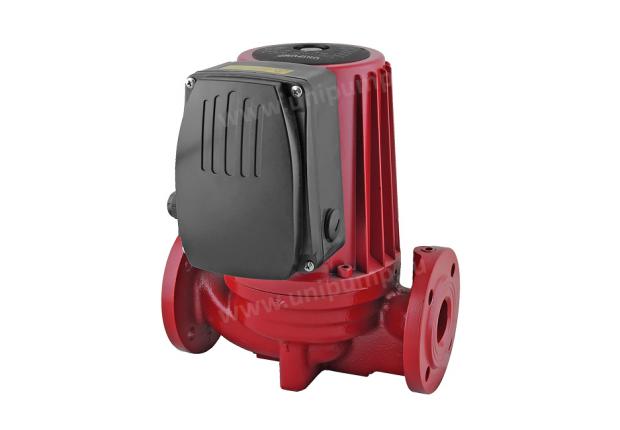

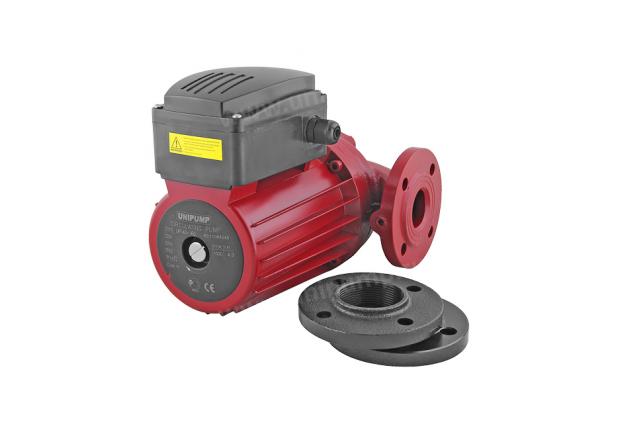

Циркуляционные насосы серии UPF — циркуляционные насосы с «мокрым» ротором и фланцевыми соединениями. Проходное сечение насосов серии UPF составляет DN 40, DN 50 и DN 65.
Область применения:
Для перекачивания теплоносителя в системах отопления с постоянным расходом. Насосы этой серии предназначены для систем отопления больших размеров.
Рабочие жидкости — чистая вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых или длинноволокнистых включений, а также примесей, содержащих минеральные масла.
- Материал корпуса насоса — чугун
- Максимальная температура теплоносителя — +110 С
- Максимальное давление в системе — 20 бар
- Максимальная допустимая температура окружающей среды — +40 С.
- Питание - от электросети — 230 В, 50 Гц.
Техническая информация
|
Тип насоса
|
Проходное сечение
|
Сила тока/мощность
|
Вес, кг
|
|---|---|---|---|
|
UPF 40-120
|
40
|
3,4А/700 Вт
|
15,3
|
|
UPF 40-160
|
4,9А/1000 Вт
|
16,2
|
|
|
UPF 50-120
|
50
|
4,9А/1000 Вт
|
17,5
|
|
UPF 50-160
|
5,8А/1300Вт
|
20,5
|
|
|
UPF 50-200
|
5,8А/1300Вт
|
20,5
|
|
|
UPF 65-80
|
65
|
3,4А/700Вт
|
18,2
|
|
UPF 65-100
|
4,9А/1000 Вт
|
19,5
|
|
|
UPF 65-120
|
5,8А/1300Вт
|
22,0
|
Напорно-расходные характеристики
|
Модель
|
Производительность
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Q, м3/час
|
0
|
4
|
8
|
10
|
12
|
14
|
16
|
20
|
24
|
28
|
|
|
UPF 40-120
|
Напор,
Н(м) |
13
|
12
|
9,5
|
7
|
4
|
-
|
-
|
-
|
-
|
-
|
|
UPF 40-160
|
16,5
|
14,5
|
12
|
10
|
8
|
4
|
-
|
-
|
-
|
-
|
|
|
UPF 50-120
|
12
|
11,5
|
10
|
9
|
8
|
6
|
-
|
-
|
-
|
-
|
|
|
UPF 50-160
|
16,5
|
16
|
15
|
14
|
13
|
11
|
9,5
|
-
|
-
|
-
|
|
|
UPF 50-200
|
20,5
|
18,5
|
16
|
14
|
12
|
8
|
-
|
-
|
-
|
-
|
|
|
UPF 65-80
|
8
|
7,5
|
7
|
6,5
|
6
|
5,5
|
4,5
|
3
|
-
|
-
|
|
|
UPF 65-100
|
10,5
|
10
|
9,5
|
9
|
8,5
|
8
|
7,5
|
6
|
4
|
2
|
|
|
UPF 65-120
|
12,5
|
12
|
11,7
|
11,4
|
11
|
10,5
|
10
|
9
|
8
|
5,5
|
|
* — приведенные данные по максимальному напору и производительности справедливы при нулевой глубине всасывания и напряжении электрической сети 220В±10%.
