АКВАРОБОТ серии ВИБРА (1000 л/мин, напор 80 м),

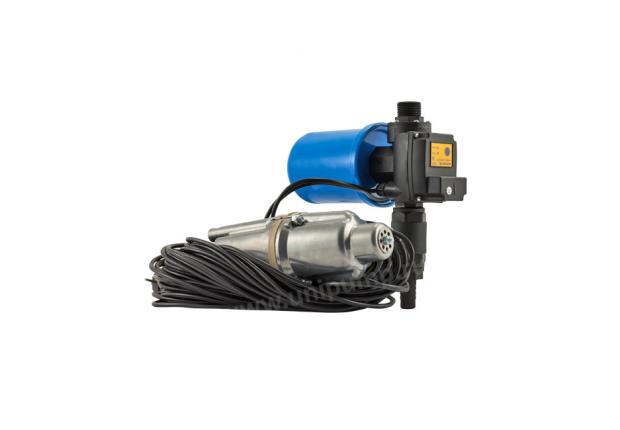

Станция автоматического водоснабжения «АКВАРОБОТ ВИБРА» на базе погружного вибрационного насоса — предназначена для подачи чистой холодной воды, не содержащей абразивных частиц и волокнистых включений, из колодцев, скважин, диаметром не менее 100 мм и других источников в автоматическом режиме (включаясь и выключаясь по мере расходования воды потребителем).

Станция оснащена электронным блоком, который управляет работой насоса, а также защищает его от работы в режиме «сухого хода» и в других аварийных ситуациях.

Не допускается перекачивание станцией воды с грязью, песком, мелкими камнями и мусором. В воде не должны содержаться частицы с линейным размером более 1 мм. Общее количество механических примесей — не более 100 г/м³. Допустимый диапазон температур воды — +1…+30ºС, при температуре окружающей среды от +1 до +40ºС. Максимальная рабочая глубина погружения насоса под зеркало воды — 3 метра.

ВНИМАНИЕ: Для нормальной работы станции расстояние по вертикали от места установки блока управления с гидроаккумулятором до зеркала воды в скважине или колодце должно быть не более 30 м.

Технические характеристики

1. Напряжение электрической сети, В — 220 ± 10%
2. Частота электрической сети, Гц — 50 ± 1
3. Номинальная мощность — не более 245 Вт
4. Ток — не более 3,7 А
5. Давление включения насоса Рмин — 1,5 ± 0,5 bar
6. Давление выключения насоса Рмакс — 3,0 ± 0,5 bar
7. Минимальная чувствительность датчика потока — 2 л/мин
8. Максимально допустимый поток воды — 100 л/мин
9. Емкость гидроаккумулятора — 2 л
10. Давление сжатого воздуха в гидроаккумуляторе — 1,0 - 1,2 bar
11. Объемная подача воды, не менее (показатели справочные):
    с глубины 20 м — 950 л/ч
    с глубины 30 м — 720 л/ч

Станции «АКВАРОБОТ ВИБРА» выпускаются на базе вибрационных электронасосов "UNIPUMP БАВЛЕНЕЦ" (Россия) с верхним или нижним забором воды и длиной электрокабеля 10, 15, 25 или 40 м.

Буква Н в маркировке станции обозначает нижний забор воды, В — верхний забор воды. Цифра в маркировке станции обозначает длину электрокабеля в метрах. Месяц и год изготовления станции указаны в Руководстве по монтажу и эксплуатации.

Устройство и принцип работы станции

Станция состоит из погружного вибрационного электронасоса, гидроаккумулятора, блока управления "АКВАРОБОТ ТУРБИ М3", обратного клапана и штуцера для присоединения гибкого шланга. Электронасос состоит из трех основных узлов: ярма, вибратора и основания. В основании имеются отверстия, прикрытые резиновым клапаном. На выходном патрубке насоса при помощи хомута крепится гибкий шланг. Подача воды осуществляется из напорной камеры, ограниченной резиновым клапаном и поршнем. В результате вибрационных колебаний электромагнитного привода поршень совершает возвратно-поступательные движения и выталкивает под напором воду из выходного патрубка насоса. Гидроаккумулятор состоит из стального корпуса, внутри которого расположена мембрана из EPDM резины. Между корпусом и мембраной, при помощи пневмоклапана, под давлением закачан воздух. Гидроаккумулятор служит для поддержания и плавного изменения давления в системе. Блок «АКВАРОБОТ ТУРБИ М3» управляет процессом включения и выключения насоса по давлению и потоку и защищает его от работы в режиме «сухого хода» и в других аварийных ситуациях. Блок автоматически включает насос, когда давление в системе упадет до заданной величины Рмин(1,5±0,5 bar) и выключает насос, когда давление в системе достигнет величины Рмакс (3,0±0,5 bar). Если в силу каких-либо причин, насос не может создать в системе давление Рмакс, то он выключается с тридцатисекундной задержкой при прекращении потока воды или снижении его скорости до 2 л/мин и автоматически включается при скорости потока более 2 л/мин, но не ранее, чем через 2 секунды после выключения. В этом случае давление в системе будет определяться фактическими параметрами насоса. На верхней крышке блока управления находятся два сигнальных светодиода, отображающих режимы работы устройства – зеленый «КОНТРОЛЬ» и красный «АВАРИЯ», а также кнопка сброса аварийного режима. Резьбовой патрубок предназначен для присоединения напорной магистрали.
